カールコード

概要
産業用ロボットや工作機械などの可動部への電源供給や制御に使われる伸縮性に優れたコイル状のコードです。
引き出し長は、お客さまのご要望に合わせて最大5mまで対応可能。屈曲性の高い導体を使用し、耐油性、耐薬品性にも優れています。
複合ケーブル

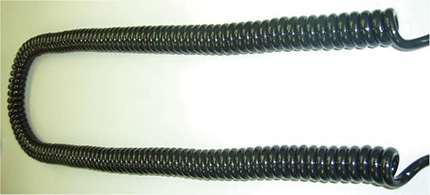

長尺カールコード
用途
産業用ロボットや工作機械、高所作業車、ホイスト、トレーラーのバックモニターを繋ぐケーブルなどの可動部分
構造図
高所作業車
構造図
ホイスト
構造図

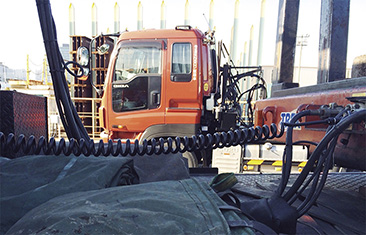

トレーラーのバックモニター用ケーブル
特徴
  • 引出線が長く、最大5mまでの伸張が可能です。
  • 線心は1c~19cまで、導体サイズは0.3mm2~2mm2まで、カール長は最大2mまで、カール経は10mm~100mmまで対応いたします。
  • 弾性の強い被覆材を使用し、3万回以上の伸縮にも耐えうる構造を実現。二重被覆も可能です。
仕様(構造)
構造図
構造図
高所作業車
構造図
ホイスト
構造図
トレーラーのバックモニター用ケーブル
カールコード(19c×0.3mm2) 仕様
導体

材質:電気用軟銅線  構成:60/0.08

絶縁体

材質:塩化ビニル樹脂  外形:6.4mm

シース

材質:ポリウレタン樹脂  外形:9.0mm
