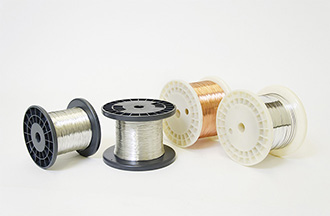

電子部品用リード線・平角線

この製品には当社独自の「溶融はんだメッキ方式」が使われています。

概要

独自に開発した溶融はんだメッキ方式により、高品質・低価格を実現。電子部品用はんだメッキ線として高い評価と信頼を得て、広く海外まで輸出されています。また、地球環境問題に対応し、環境に優しい鉛フリー化をいち早く実現しました。
「銅線タイプ」「銅線タイプ(ジャンパー線)」「銅覆鋼線タイプ」の3タイプをラインナップしました。用途に合わせてお選びください。

特徴

当社独自の溶融はんだメッキ方式により、電気メッキとほぼ同等の偏肉のない均一なメッキを実現しました。
はんだメッキの表面が平滑で安定しているため常態におけるはんだぬれ性、加熱処理後のはんだぬれ性ともに優れています。
優れた耐熱・耐湿熱性を実現しました。
溶融はんだメッキ方式のため、メッキと銅の界面は金属結合による合金層を形成し、優れた密着性を有しています。さらにメッキ部は電気メッキとは異なり、十分な柔軟性を有しているため、メッキ割れがありません。
電気メッキと比べて、ウィスカーの原因となる残留応力が極めて残りにくいため、耐ウィスカー性が格段に優れています。

用途

アルミ電解コンデンサ、フィルムコンデンサ、セラミックコンデンサ、各種抵抗器、各種センサなどに使用されています。特に、最近では高い信頼性や耐久性が必要な車載用の各種センサーや各種モーター、電気自動車のバッテリーやモーターなどにも採用されています。

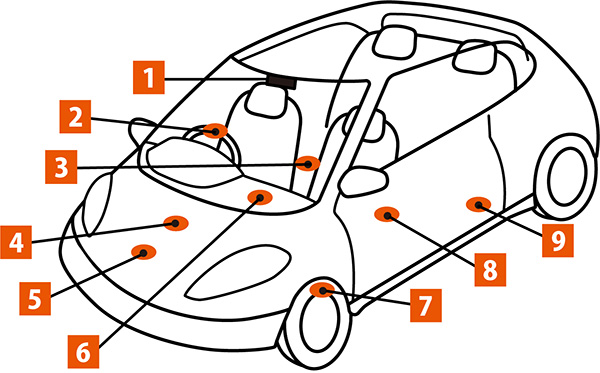

自動車の様々なところで、理研電線の「電子部品用リード線・平角線」が使われています

車載カメラ・センサー
ステアリングヒーター
バッテリー（電気自動車）
エンジンコントロールユニット
モーター（電気自動車）
エアコン制御
タイヤ空気圧監視システム
パワーシート
パワーウィンドウ、サンルーフ、スライドドアなどのモーター制御

電子部品用リード線ラインナップ

銅線タイプ

品名	品名記号	調質	メッキ組成 wt%　銅(Cu)	メッキ組成 wt%　錫(Sn)	RoHS指令
ＮＦリード線	HLD-FSS ＊＊＊N	軟質	2.0±1.5	残部	適合
	HLD-FSH ＊＊＊N	半硬質
	HLD-FH ＊＊＊N	硬質

注）＊＊＊は公称サイズを表す。 ［品名の表し方］　HLD - F S H 0.56 N
　HLD：理研電線はんだメッキ線の総称　F：はんだ種 F＝鉛フリー／錫メッキ　SH：調質 SS＝軟質／SH＝半硬質／H＝硬質　0.56：公称サイズ0.56＝0.56mm　N：製法 N＝N方式／表示なしあるいはその他の記号は別に表す。

品名	ＮＦリード線
品名記号	HLD-FSS ＊＊＊N	HLD-FSH ＊＊＊N	HLD-FH ＊＊＊N
調質	軟質	半硬質	硬質
メッキ組成 wt%　銅(Cu)	2.0±1.5
メッキ組成 wt%　錫(Sn)	残部
RoHS指令	適合

銅線タイプ(ジャンパー線)

品名	品名記号	調質	メッキ組成 wt%　銅(Cu)	メッキ組成 wt%　錫(Sn)	RoHS指令
錫メッキジャンパー線	HLD-TA＊＊＊	軟質	2.0±1.5	残部	適合

注）＊＊＊は公称サイズを表す。ＴＡはジャンパー線用途。

品名	錫メッキジャンパー線
品名記号	HLD-TA＊＊＊
調質	軟質
メッキ組成 wt%　銅(Cu)	2.0±1.5
メッキ組成 wt%　錫(Sn)	残部
RoHS指令	適合

注）＊＊＊は公称サイズを表す。ＴＡはジャンパー線用途。

銅覆鋼線タイプ

品名	品名記号	調質	メッキ組成 wt%　銅(Cu)	メッキ組成 wt%　錫(Sn)	RoHS指令
ＮＦリード線30% 導電率銅覆鋼線	HLD-FSCP ＊＊＊N	軟質	2.0±1.5	残部	適合
ＮＦリード線 15%導電率銅覆鋼線	HLD-FSEF ＊＊＊N	軟質	2.0±1.5	残部	適合

注）＊＊＊は公称サイズを表す。 ［品名の表し方］　HLD - F S CP 0.78 N
　HLD：理研電線はんだメッキ線の総称　F：はんだ種 F＝鉛フリー／錫メッキ　S：調質 SS＝軟質　CP：銅覆鋼線導電率 CP＝30％導電率／EF＝15％導電率　　0.78：公称サイズ0.78＝0.78mm　N：製法 N＝N方式

品名	ＮＦリード線
品名記号	HLD-FSCP ＊＊＊N	HLD-FSEF ＊＊＊N
調質	軟質	軟質
メッキ組成 wt%　銅(Cu)	2.0±1.5
メッキ組成 wt%　錫(Sn)	残部
RoHS指令	適合

注）＊＊＊は公称サイズを表す。ＴＡはジャンパー線用途。 ［品名の表し方］　HLD - F S CP 0.78 N
　HLD：理研電線はんだメッキ線の総称　F：はんだ種 F＝鉛フリー／錫メッキ　S：調質 SS＝軟質　CP：銅覆鋼線導電率 CP＝30％導電率／EF＝15％導電率　　0.78：公称サイズ0.78＝0.78mm　N：製法 N＝N方式

リード線仕様

銅線タイプ

公称サイズ	仕上外径(mm)線径	仕上外径(mm)許容差	メッキ厚(μm)	引張強さ(MPa)軟質	引張強さ(MPa)半硬質	引張強さ(MPa)硬質	伸び(%)軟質	伸び(%)半硬質	伸び(%)硬質	繰返曲げ回数
0.2～0.29	0.2～0.29	※	※	※	※	※	※	※	※	※
0.3	0.30	+0.02/-0.01	3～8	196～314	226～343	275～461	15 以上	10～23	0.5～5	2 以上
0.4	0.40		4～10	196～275
0.45	0.45		4～10
0.5	0.50		6～11
0.56	0.56
0.58	0.58
0.6	0.60
0.65	0.65
0.7	0.70
0.8	0.80
1.0	1.00		6以上
1.2	1.20		6以上
1.21～1.6	1.21～1.6	※	※	※	※	※	※	※	※	※

※ご希望する仕様があれば、別途ご相談ください。
また上記以外のサイズやご希望する仕様が上記と異なる場合は、別途ご相談ください。できる限り柔軟に対応致します。

公称サイズ	0.2～0.29	0.3	0.4
仕上外径(mm)線径	0.2～0.29	0.30	0.40
仕上外径(mm)許容差	※	+0.02/-0.01	+0.02/-0.01
メッキ厚(μm)	※	3～8	4～10
引張強さ(MPa)軟質	※	196～134	196～275
引張強さ(MPa)半硬質	※	226～343	226～343
引張強さ(MPa)硬質	※	275～461	275～461
伸び(%)軟質	※	15 以上	15 以上
伸び(%)半硬質	※	10～23	10～23
伸び(%)半硬質	※	0.5～5	0.5～5
繰返曲げ回数	※	2 以上	2 以上

公称サイズ	0.45	0.50	0.56
仕上外径(mm)線径	0.45	0.50	0.56
仕上外径(mm)許容差	+0.02/-0.01	+0.02/-0.01	+0.02/-0.01
メッキ厚(μm)	4～10	6～11	6～11
引張強さ(MPa)軟質	196～275	196～275	196～275
引張強さ(MPa)半硬質	226～343	226～343	226～343
引張強さ(MPa)硬質	275～461	275～461	275～461
伸び(%)軟質	15 以上	15 以上	15 以上
伸び(%)半硬質	10～23	10～23	10～23
伸び(%)半硬質	0.5～5	0.5～5	0.5～5
繰返曲げ回数	2 以上	2 以上	2 以上

公称サイズ	0.58	0.6	0.65
仕上外径(mm)線径	0.58	0.6	0.65
仕上外径(mm)許容差	+0.02/-0.01	+0.02/-0.01	+0.02/-0.01
メッキ厚(μm)	6～11	6～11	6～11
引張強さ(MPa)軟質	196～275	196～275	196～275
引張強さ(MPa)半硬質	226～343	226～343	226～343
引張強さ(MPa)硬質	275～461	275～461	275～461
伸び(%)軟質	15 以上	15 以上	15 以上
伸び(%)半硬質	10～23	10～23	10～23
伸び(%)半硬質	0.5～5	0.5～5	0.5～5
繰返曲げ回数	2 以上	2 以上	2 以上

公称サイズ	0.7	0.8	1.0
仕上外径(mm)線径	0.70	0.80	1.00
仕上外径(mm)許容差	+0.02/-0.01	+0.02/-0.01	+0.02/-0.01
メッキ厚(μm)	6～11	6～11	6以上
引張強さ(MPa)軟質	196～275	196～275	196～275
引張強さ(MPa)半硬質	226～343	226～343	226～343
引張強さ(MPa)硬質	275～461	275～461	275～461
伸び(%)軟質	15 以上	15 以上	15 以上
伸び(%)半硬質	10～23	10～23	10～23
伸び(%)半硬質	0.5～5	0.5～5	0.5～5
繰返曲げ回数	2 以上	2 以上	2 以上

公称サイズ	1.2	1.21～1.6
仕上外径(mm)線径	1.20	1.21～1.6
仕上外径(mm)許容差	+0.02/-0.01	※
メッキ厚(μm)	6以上	※
引張強さ(MPa)軟質	196～275	※
引張強さ(MPa)半硬質	226～343	※
引張強さ(MPa)硬質	275～461	※
伸び(%)軟質	15 以上	※
伸び(%)半硬質	10～23	※
伸び(%)半硬質	0.5～5	※
繰返曲げ回数	2 以上	※

ジャンパー線タイプ

公称サイズ	仕上外径(mm)線径	仕上外径(mm)許容差	メッキ厚(μm)	引張強さ(MPa)	伸び(%)	繰返曲げ回数
0.58	0.58	+0.01/-0.01	4～10	196～275	15 以上	2 以上
0.6	0.6	+0.01/-0.01	0.5～2	196～275	15 以上	2 以上

注）上記以外のサイズにつきましては別途ご相談ください。

公称サイズ	0.58	0.6
仕上外径(mm)線径	0.58	0.6
仕上外径(mm)許容差	+0.01/-0.01	+0.01/-0.01
メッキ厚(μm)	4～10	0.5～2
引張強さ(MPa)	196～275	196～275
伸び(%)	15 以上	15 以上
繰返曲げ回数	2 以上	2 以上

注）上記以外のサイズにつきましては別途ご相談ください。

銅覆鋼線タイプ

公称サイズ	仕上外径(mm)線径	仕上外径(mm)許容差	メッキ厚(μm)	引張強さ(MPa)30%導電率	引張強さ(MPa)15%導電率	伸び(%)30%導電率	伸び(%)15%導電率	繰返曲げ回数
0.4	0.40	+0.02/-0.01	4～10	490 以下	245～490	10 以上	15～40	4 以上
0.5	0.50		6～11
0.6	0.60
0.78	0.78
1.0	1.00		6以上		－		－

注）上記以外のサイズにつきましては別途ご相談ください。

公称サイズ	0.4	0.5	0.6
仕上外径(mm)線径	0.40	0.50	0.60
仕上外径(mm)許容差	+0.02/-0.01	+0.02/-0.01	+0.02/-0.01
メッキ厚(μm)	4～10	6～11	6～11
引張強さ(MPa)30%導電率	490以下	490以下	490以下
引張強さ(MPa)15%導電	250～490	250～490	250～490
伸び(%)30%導電率	10以上	10以上	10以上
伸び(%)15%導電率	15～40	15～40	15～40
繰返曲げ回数	4 以上	4 以上	4 以上

注）上記以外のサイズにつきましては別途ご相談ください。

公称サイズ	0.78	1.0
仕上外径(mm)線径	0.78	1.00
仕上外径(mm)許容差	+0.02/-0.01	+0.02/-0.01
メッキ厚(μm)	6～11	6以上
引張強さ(MPa)30%導電率	490以下	490以下
引張強さ(MPa)15%導電	250～490	－
伸び(%)30%導電率	10以上	10以上
伸び(%)15%導電率	15～40	－
繰返曲げ回数	4 以上	4 以上

注）上記以外のサイズにつきましては別途ご相談ください。

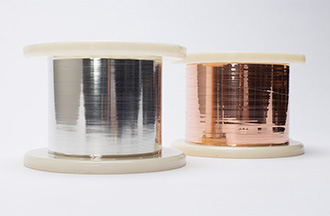

平角加工品・平角線

理研電線ではさらに多様化するお客さまのご要望にお応えするため、圧延加工を施した平角線も提供しております。
■ 素材
溶融はんだメッキ方式はもとより、ご要望により様々な素材の平角線のご依頼にも応じております。
■ 仕様（製造範囲）
素材として、溶融はんだメッキ方式に平角圧延加工を施す場合の製造範囲は右表のとおりです。素材により製造範囲が変わる場合があります。ご要望の際は、お問合せください。
■ 用途
カード電線（FFC）、ステアリング、エアバッグ、リチウムイオン電池

項目	範囲
圧延前線径（丸線）	0.1～0.65mm
幅（平角線）	0.3～2.0mm
厚さ（平角線）	0.03～0.3mm
圧延比（幅/厚さ）	3～20倍
調質	硬質/軟質

標準巻量

ボビン	標準巻量 (kg)
ＯＲ－１Ｋ	最大１
Ｐ－５Ｒ	最大６
