ITV用平形ケーブル

概要

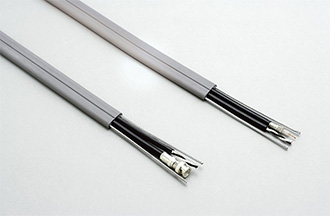

電源線と高周波同軸ケーブルを一体化した移動用ケーブルです。
ケーブルは平形構造で、U字屈曲される環境に最適。2本の補強線がケーブルにかかる張力や自重を支えるため、導体に負荷が掛かりにくく断線しにくい構造です。
エレベータかご内の防犯対策として設置する監視カメラ用としての使用実績が増えています。
複合ケーブル
用途
エレベータ内の防犯用監視カメラ、ビルや工場内の配線など
特徴
  • 防犯カメラ用として既設エレベータの後付けが可能です。
  • 2本の補強線により、導体に負荷がかかりにくく、断線しにくい構造となっています。
  • インピーダンス(1MHz)75±5Ω/静電容量(1KHz)75mF/km以下/減衰量(10MHz)40db/km以下。
  • 当社のITV用平形ケーブルは、すべて300万回の屈曲試験をクリアしています。
仕様(構造)
  • 3芯タイプ(2芯×0.75mm2+同軸)
  • 2芯タイプ(同軸2本)
  • ケーブル標準外形:(高さ×幅)9.4mm×25.5mm

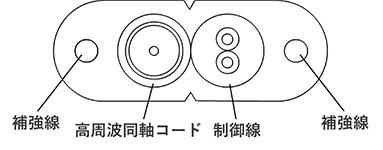

構造図
品名表記 形状 区分 線芯数 導体サイズ 伝送線 同軸 光ファイバ シース
COXF-H

平形ケーブル
(線心撚合せ有り)

ITV用
(補強線入り)

2芯、3芯

0.75mm2

5C-2V相当

PVC

品名表記 COXF-H
形状

平形ケーブル
(線心撚合せ有り)

区分

ITV用
(入補強線入り)

線芯数

2芯、3芯

導体サイズ

0.75mm2

伝送線

同軸

5C-2V相当

光ファイバ

シース

PVC
